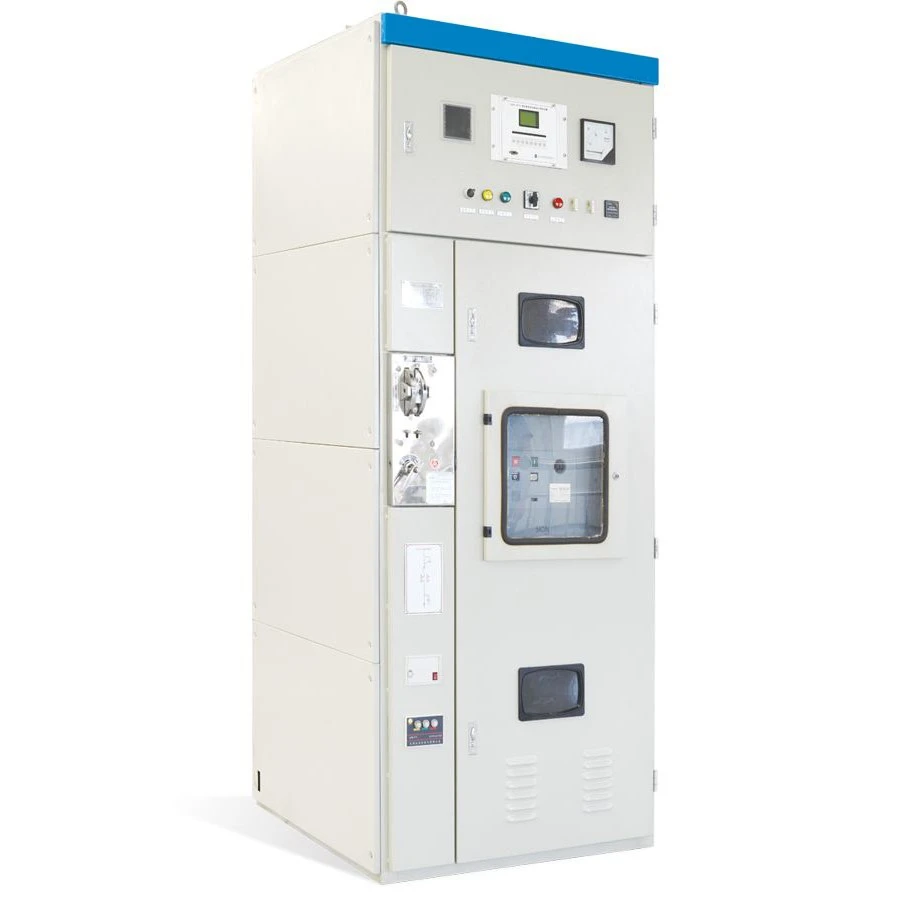

کابینه

بدنه کابینت تابلو برق از ورق فولادی یا ورق آلومینیوم-روی ساخته شده و توسط ماشین آلات CNC پردازش شده است که نه تنها از دقت بالایی برخوردار است بلکه دارای مقاومت ضد خوردگی و اکسیداسیون قوی است. وزن کلی کابینت نسبت به سایر کابینت های تجهیزات سبک تر است و استحکام مکانیکی آن بالاست. چرخه فرآوری و تولید کوتاه است. ، قطعات دارای تطبیق پذیری قوی هستند و مساحت زمین باستانی کوچک است که برای سازمان تولید مناسب است.

محفظه

اجزای اصلی الکتریکی تابلو دارای محفظه های مستقل هستند. با توجه به عملکردهای مختلف، آنها به اتاق گاری دستی، اتاق اتوبوس، اتاق کابل و اتاق ابزار رله به وسیله پارتیشن تقسیم می شوند. اتاق ها با صفحات محافظ فلزی از هم جدا شده اند. پوسته های محفظه همه به طور مستقل به زمین متصل می شوند و سطح حفاظت هر محفظه به IP2X می رسد. به جز اتاق رله، سه محفظه دیگر کانال های کاهش فشار خود را دارند.

دستگاه قفل کننده

پین های مشترک بین سوئیچ اصلی، گاری دستی، سوئیچ زمین و درب کابینت همگی از روش های قفل مکانیکی اجباری برای برآورده کردن عملکرد "پنج پیشگیری" استفاده می کنند. گاری دستی قطع کننده فقط زمانی می تواند بسته شود که مدار شکن در موقعیت باز/آزمایش یا موقعیت کار باشد. و پس از باز شدن کلید مدار، مکانیزم رانش گاری دستی را نمی توان کار کرد و گاری دستی را نمی توان برای جلوگیری از بارگیری گاری دستی قطع کننده فشاری حرکت داد.

دستگاه زمین را پیوند دهید

در اتاق کابل، یک شینه اتصال به زمین 6x50mm2 جداگانه ارائه شده است. این شینه می تواند از کابینت های مجاور عبور کند و برای جلوگیری از برق گرفتگی با کابینت تماس خوبی برقرار کند. امپدانس بدن انسان و شرایط محیطی، عملکرد طبیعی سیستم قدرت را تضمین می کند و از برخورد صاعقه جلوگیری می کند. خطر الکتریسیته ساکن زمانی رخ می دهد که رعد و برق رخ می دهد

بخاری

به منظور جلوگیری از خطر تراکم در اقلیم با تغییرات دما یا رطوبت بالا. برای استفاده در محیط فوق الذکر و جلوگیری از خوردگی به ترتیب در اتاق شکن و اتاق کابل بخاری نصب کنید. تابلو برق فشار قوی دارای یک دستگاه گرمایش برای کنترل آسان دما و رطوبت است. زمانی که دمای تابلو کمتر از مقدار لازم و رطوبت بیشتر از مقدار لازم باشد، دستگاه گرمایش فعال می شود.

محفظه در کابینت سوئیچ

1. گاری دستی قابل برداشت: قاب گاری دستی با صفحات فولادی نورد سرد با کیفیت بالا شکل گرفته و مونتاژ می شود. گاری دستی مجهز به قطع کننده مدار وکیوم و سایر تجهیزات کمکی است. قاب گاری دستی مجهز به مکانیزم پیشرانه مهره ای و کلاچ فوق العاده بالا است.

2. محفظه قطع کننده مدار: یک مسیر مخصوص در محفظه قطع کننده مدار برای حرکت گاری دستی تعبیه شده است، به طوری که گاری دستی قطع کننده مدار می تواند بلغزد و از طریق مکانیزم پیچ مهره ای قابل چرخش در محفظه ثابت شود.

3. محفظه اتوبوس: میله اتوبوس اصلی از یک کابینت سوئیچ به کابینت سوئیچ دیگر هدایت می شود و توسط میله اتوبوس شاخه و بخش تماس ایستا ثابت می شود. هنگام عبور از کابینت مجاور، باس بار توسط بوش دیواری ثابت می شود که می تواند به طور موثری از گسترش تصادف جلوگیری کند و در عین حال به باس بار اصلی کمک کند. نقش پشتیبان. باسبار پوشش نوع انقباض یا فرآیند پوشش سیال را می پذیرد و فازها و رابط ها با آستین های عایق ساخته شده از مواد مقاوم در برابر شعله مجهز شده اند تا یک عایق کامپوزیتی قابل اعتماد را تشکیل دهند.

4. محفظه کابل: ترانسفورماتورهای جریان، صاعقه گیر و کلیدهای زمین را می توان در اتاق کابل نصب کرد. فضای کافی برای نصب و اتصال چند کابل مناسب است.

5. اتاق رله: پانل های داخلی و خارجی رله را می توان با اجزای ثانویه مانند کنترل، اجزای حفاظتی، اندازه گیری، ابزارهای نمایشگر و نمایشگرهای مانیتورینگ زنده مجهز کرد.

پارامترهای محصول

پارامترهای فنی اصلی تابلو برق
پروژه	واحد	پارامترهای فنی
ولتاژ محاسبه شده	KV	3.6 7.2 12
ولتاژ تحمل فرکانس توان نامی	KV	به زمین، متناوب: 42 شکستگی: 48
ولتاژ مقاومت در برابر ضربه صاعقه	KV	به زمین، متناوب: 75 شکستگی: 85
فرکانس رتبه بندی شده	هرتز	50
جریان نامی	A	630 1250
جریان قطع نامی اتصال کوتاه (مقدار موثر)	kA	20 25 31.5
جریان اتصال کوتاه نامی (مقدار اوج)	kA	50 63 80
جریان ثابت پویا نامی (مقدار اوج)	kA	50 63 80
جریان نامی پایداری حرارتی 4s (مقدار موثر)	kA	20 25 31.5
سطح حفاظت		IP2X
ابعاد (عرض * عمق * ارتفاع)	میلی متر	90010002300
وزن	کیلوگرم	≈60

پارامترهای فنی اصلی مدارشکن خلاء XGN66-12
پروژه	واحد	پارامترهای فنی
ولتاژ محاسبه شده	KV	12
جریان نامی	A	630 1250
جریان قطع نامی اتصال کوتاه	KV	20 25 31.5
جریان تولید اتصال کوتاه نامی	KV	50 63 80
جریان مقاومت کوتاه مدت نامی (مقدار موثر 4 ثانیه)	KV	20 25 31.5
جریان تحمل اوج نامی (مقدار اوج)	KV	50 63 80
زندگی ماشینی	بار	10000
زمان‌های جریان باز اتصال کوتاه رتبه‌بندی شده	بار	50
توالی عملیاتی دارای رتبه		تقسیم-0.3-بسته-180s-Closed
فاصله باز شدن تماس	میلی متر	11±1
فاصله خطوط تماس	میلی متر	4±0.5
فاصله مرکزی بین فازها	میلی متر	210
سرعت باز شدن	m/s	1.2±0.2
سرعت بسته شدن	m/s	0.6±0.2
زمان بازگشایی	خانم	کمتر یا مساوی 60
زمان بسته شدن	خانم	کمتر یا مساوی 75
همگام سازی بازشو سه فاز	خانم	کمتر یا مساوی 2
بسته شدن پرش	خانم	کمتر یا مساوی 2
مقاومت حلقه	μΩ	کمتر یا مساوی 45
تماس با ضخامت سایش مجاز تجمعی	میلی متر	3

دامنه کاربرد

به طور گسترده در ساختمان های بلند، مراکز تجاری، مترو، فرودگاه ها، ایستگاه ها، شرکت های صنعتی و معدنی، سکوهای حفاری، سکوهای استخراج نفت، مناطق مسکونی، خیابان های تجاری و برق و روشنایی روستایی استفاده می شود.
