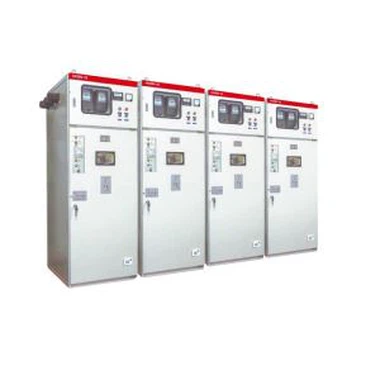

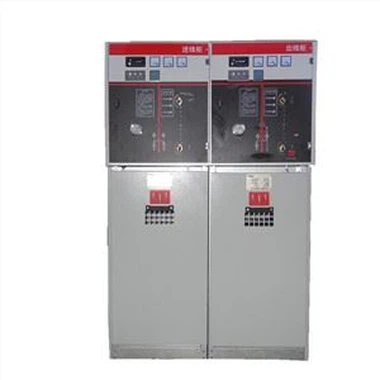

واحد اصلی حلقه عایق گاز الکتریکی
پانل تابلو کنترل واحد اصلی حلقه عایق گاز الکتریکی تابلو ثابت فلزی محصور از نوع کابینت (که به آن واحد اصلی حلقه / RMU گفته می شود) در شبکه برق AC 50 / 60Hz 11KV به عنوان نوعی بار باز / بسته و اتصال کوتاه استفاده می شود ، جریان اتصال کوتاه باز / بستن. دارای دستی و برقی ...
شرح
صفحه اصلی تابلو کنترل واحد اصلی حلقه عایق گاز
تابلو برق فلزی محصور از نوع کابینت (که به آن واحد اصلی حلقه / RMU گفته می شود) در شبکه برق AC 50 / 60Hz 11KV به عنوان نوعی بار باز / بسته و اتصال کوتاه ، جریان اتصال کوتاه باز / بسته استفاده می شود. این دارای ساختار فنر دستی و الکتریکی برای کار کردن سوئیچ بارگیری است. سوئیچ بارگیری و سوئیچ جداسازی توسط کتابچه راهنما کنترل می شوند. کابینت سوئیچ مطابق با استاندارد IEC62271-200 و IEC62271-100 ETC است.
مورد | ماژول C | ماژول F | V ماژول | |
سوئیچ بار | ترکیب شده برقی دستگاه | خلاء تعویض | جدا شده/ زمین گیری تعویض | |
ولتاژ نامی (KV) | 12/24 | 12/24 | 12/24 | 12/24 |
فرکانس برق با ولتاژ (KV) | 42/50 | 42/50 | 42/50 | 42/50 |
فشار و فشار ولتاژ (KV) | 95/125 | 95/125 | 95/125 | 95/125 |
دارای امتیاز فعلی (A) | 630 تا 1250 | 630 تا 1250 | 630 تا 1250 | |
جریان مدار باز حلقه بسته (A) | 630/630 | |||
جریان شارژ کابل (A) | 135/135 | |||
جریان شکستن بار فعال 5٪ (A) | 31.5 | |||
جریان شکستن خطای زمین (A) | 200/150 | |||
جریان شکسته شدن شارژ کابل خطای زمین (A) | 115/87 | |||
جریان قطع اتصال کوتاه | 20/16 | 20/16 | ||
ظرفیت بسته شدن | 63/52.5 | 50/40 | 50/40 | 50/40 |
زمان کوتاه با 2s فعلی | 25 | |||
زمان کوتاه با 3s ثابت | 21 | 20/16 | 20/16 | |
زندگی مکانیکی (زمان) | 5000 | 3000 | 5000 | 2000 |
مزیت - فایده - سود - منفعت:
1. تابلو برق یک ساختار فلزی است. این استاندارد استاندارد GB3906 و استاندارد بین المللی IEC298 مطابقت دارد و سطح حفاظت IP2X است. ساختار محصور شده فلزی می تواند به طور موثر از ایجاد اتصال کوتاه توسط مزاحمان جلوگیری کند.
2. هنگامی که فاصله عایق هوا بین قطب ها یا قطب ها و زمین ≤125 میلی متر است ، باید از مقره های پشتیبانی چینی (0008000N) استفاده شود. همه اینها از مقاومت و پایداری بالاتر عایق اطمینان حاصل می کنند.
3. قطع کننده مدار ، کلیدهای عایق بالا و پایین ، سوئیچ اتصال به زمین و مکانیسم اتصال بین درب ها ، همگی قفل مکانیکی اجباری را برای مطابقت با الزامات&استفاده می کنند ؛ پنج پیشگیری GG:.
گواهینامه:
خدمات ما:
ما آنچه مشتریان نیاز دارند را تأمین می کنیم و بهترین خدمات را برای آنها فراهم می کنیم. علاوه بر این ، صداقت همچنین ارزش اصلی شرکت ما است.
ما همیشه در خدمت شما هستیم ، هر سوالی لطفا با ما تماس بگیرید.
س FAالات متداول:
(1) چگونه می توان سفارش داد؟
پاسخ: پرس و جو را با اطلاعات فنی خود ارسال کنید یا درخواست خود را به من بگویید. ما می توانیم توصیه کنیم.
(2) زمان سربازی و حمل و نقل چیست؟
A: مدت حمل می تواند FOB ، CIF ، CIP باشد. زمان سرب محصولات 10-10 روز است ، در صورت نیاز خاص ، L / T مورد به مورد بحث می شود.
(3). چگونه پرداخت کنیم؟
A: توسط T / T ، L / C ، اتحادیه غربی.
تگ های محبوب: واحد اصلی حلقه عایق گاز الکتریکی ، چین ، تولید کنندگان ، تامین کنندگان ، سفارشی
