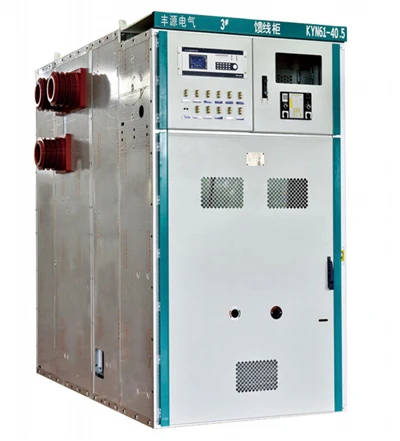

KYN61-40.5 40.5kV فلزی عایق هوا-دستگاه تعویض

معنی مدل

بررسی اجمالی محصول

تابلو برق KYN61-40.5 یک پلت فرم فلزی-محصور و محصور شده برای توزیع ولتاژ متوسط- با ولتاژ نامی 40.5 کیلو ولت فراهم می‌کند. قطع کننده مدار خلاء قابل برداشت را می توان برای عملکردهای پانل ورودی، خروجی، -تغذیه کننده، گذرگاه-کوپلر و سایر عملکردهای پانل تعریف شده{9}}ترانسفورماتور، خروجی مشخص کرد. رتبه بندی مدار اصلی، حفاظت، اندازه گیری، توان کمکی و رابط های ارتباطی در طول بررسی فنی نهایی می شوند.

چیدمان کابینت، مناطق-شکن مدار، شینه، کابل و{1}}کنترل ولتاژ پایین را برای پشتیبانی از عملکرد، بازرسی و نگهداری ایمن جدا می‌کند. کرکره ها، ترتیبات سوئیچ ارت-و اینترلاک های مکانیکی/الکتریکی بر اساس طرح تایید شده پیکربندی شده اند. منطق اینترلاک نهایی و شرایط دسترسی در نقشه های پروژه تایید شده است.

ویژگی های کلیدی

· قطع کننده مدار خلاء قابل برداشت با سرویس تعریف شده، تست/قطع و موقعیت های نگهداری، مشروط به طرح قطع کننده انتخاب شده.

·بخش بندی با روکش فلزی-برای قسمت های بریکر، شینه، کابل و مناطق کنترل ولتاژ پایین{1}.

شاتر خودکار و توابع در هم قفل طراحی شده برای کاهش خطاهای عملیاتی رایج.

· CT، VT، اندازه‌گیری، رله حفاظتی، برق کمکی و رابط‌های SCADA ویژه پروژه-.

·مهندسی ردیف از SLD، برنامه پانل و الزامات ورودی کابل{0}} مشتری.

· ترتیب کلی، شماتیک های ثانویه و اسناد مرحله{0}}سفارش برای تأیید آماده شده است.

داده های فنی

مقادیر زیر خط پایه استاندارد فعلی وب سایت را تعریف می کند. ارزش های تضمین شده نهایی فقط برای پیشنهاد، نقشه ها و اسناد قرارداد تایید شده اعمال می شود.

پارامتر	پایه وب سایت
مدل	KYN61-40.5
نوع کلید	تابلو برق با روکش فلزی-عایق شده و قابل برداشت- داخلی
ولتاژ نامی	40.5 کیلو ولت
فرکانس نامی	50 هرتز
جریان نامی	تا 2000 A; جریان های اصلی- و فیدر نهایی توسط خط مورد تایید
جریان قطعی مدار کوتاه-	تا 31.5 کیلو آمپر
دارای رتبه-مقاومت در زمان کوتاه	31.5 کیلو آمپر برای 4 ثانیه
حداکثر جریان مقاومتی نامی	80 کیلو آمپر
جریان تولید مدار کوتاه-	پیک 80 کیلو آمپر
ولتاژ مقاومت در برابر فرکانس-	95 کیلو ولت، 1 دقیقه
ضربه رعد و برق مقاومت در برابر ولتاژ	پیک 185 کیلوولت
حفاظت از محوطه	IP4X؛ حفاظت پارتیشن داخلی IP2X با درب محفظه مربوطه باز، مشروط به پیکربندی تایید شده نهایی
نوع{0}}شکن مدار	قطع کننده مدار خلاء قابل برداشت; ساخت و مدل در بررسی فنی تایید شد
منبع کمکی / کنترلی	پروژه-خاص. DC 220 V در پیکربندی آزمایش شده مستند استفاده شد
محیط سرویس استاندارد	−15 درجه تا +40 درجه
ارتفاع نصب استاندارد	کمتر یا مساوی 1000 متر بالاتر از سطح دریا
ابعاد	پانل- و طرح-خاص. تایید شده در نقشه ترتیب عمومی تایید شده است
ورود و پایان کابل	پروژه-مشخص با توجه به داده های کابل و طرح تأیید شده است

توابع پنل معمولی

عملکرد پنل	نقش معمولی
فیدر ورودی	برق را از برق، ترانسفورماتور یا تابلو برق بالادست دریافت می کند. حفاظت، اندازه گیری و داده های CT مربوط به پروژه-خاص است.
فیدر خط خروجی	برق را به پست های پایین دست، بارهای فرآیند یا فیدرهای توزیع توزیع می کند.
فیدر ترانسفورماتور	مدار ترانسفورماتور را بر اساس رتبه بندی ترانسفورماتور، گروه برداری و فلسفه حفاظت کنترل و محافظت می کند.
کوپلر اتوبوس / بخش اتوبوس	گروه های شینه را بر اساس ترتیب باس و توالی عملیاتی تایید شده متصل یا برش می دهد.
PT / پانل اندازه گیری	در صورت نیاز SLD، عملکردهای اندازه‌گیری، اندازه‌گیری یا ولتاژ باس{0}}را ارائه می‌کند.
کمکی / کنترل پنل	عملکردهای کمکی کنترل، اعلام، ارتباطات یا ایستگاه تعریف شده پروژه را ادغام می کند.

تنظیمات و گزینه های حفاظت

تابلو برق را می توان با قطع کننده های مدار خلاء تایید شده پروژه، ترانسفورماتورهای جریان و ولتاژ، رله های حفاظتی، متر، برقگیر، سوئیچ های ارت و دستگاه های کمکی مهندسی کرد. مارک اجزا، نسبت‌ها، کلاس‌های دقت، بارها، مقادیر هسته CT، عملکرد رله، ولتاژ کنترل و پروتکل ارتباطی باید در استعلام ذکر شود یا در طی شفاف‌سازی فنی توافق شود. جایگزینی معادل فقط با تایید مشتری انجام می شود.

شرایط عملیاتی و مهندسی منطقه ایg

سرویس استاندارد داخلی

خط پایه وب سایت استاندارد دمای محیطی 15- تا +40 درجه و ارتفاع نصب از 1000 متر بیشتر نیست. اتاق نصب باید برای تجهیزات الکتریکی داخلی مناسب باشد و از تراکم غیرعادی، گازهای خورنده، گرد و غبار بیش از حد، لرزش و سایر شرایط خارج از مشخصات پروژه مورد توافق محافظت شود.

روسیه، کشورهای مستقل مشترک المنافع و اوراسیا گسترده تر

برای پروژه‌های آب و هوای سرد-و محلی-، حداقل دمای کار در فضای باز و داخلی، فلسفه گرمایش و تهویه، ارتفاع، سطح لرزه‌ای، شرایط آلودگی، کنترل دمای ساختمان، زبان سند مورد نیاز و استانداردهای قابل اجرا یا اسناد انطباق را ذکر کنید. خدمات زیر 15- درجه بخشی از رتبه بندی استاندارد وب سایت نیست و نیاز به ارزیابی فنی و در صورت امکان، طراحی خاص دارد. هرگونه تحویل مقررات EAC-، GOST- یا محلی- باید قبل از نقل قول برای پروژه خاص تأیید شود.

آفریقا و خاورمیانه

برای مکان‌های-محیط بالا، گرد و غبار، ساحلی یا{1}}در ارتفاع بالا، حداکثر دمای داخلی، ارتفاع، رطوبت، گرد و غبار و نمک{2}}شرایط آلودگی، آرایش خنک‌کننده و حفاظت مورد نیاز محوطه را فراهم کنید. شرایط بالاتر از +40 درجه یا 1000 متر ممکن است نیاز به بررسی حرارتی، کاهش سطح، بررسی عایق یا طراحی خاص داشته باشد.

استانداردها، تست و مستندسازی

تابلو برق ارائه شده بر اساس مشخصات پروژه و استانداردهای قابل اجرا IEC، GB یا سایر استانداردهای مورد توافق بررسی می شود. استاندارد دقیق، نسخه و انطباق{1}}حوزه سند در پیشنهاد تجاری و فنی تأیید شده است. آنها را نباید تنها از نام مدل استنباط کرد.

اسناد آزمایشی-نوع شخص ثالث- برای پیکربندی تابلو برق 40.5kV، 2000A و 31.5kA موجود است. دامنه گزارش قابل اجرا در طی بررسی فنی تأیید می شود. بازرسی معمول و الزامات تست مرحله{7}}برای خط پیشنهادی توافق شده است، و اسناد پروژه می‌تواند شامل نقشه‌های تأیید شده، شماتیک‌های ثانویه، کتابچه‌های راهنما و سوابق آزمایشی باشد که در قرارداد مشخص شده است.

ابعاد، نصب و رابط

عرض، عمق و ارتفاع کابینت با عملکرد پانل، ترتیب شینه، انتخاب قطع کننده، پایان کابل، ترتیب CT/VT و فاصله های داخلی متفاوت است. Fengyuan Power یک پروژه-نقشه چیدمان کلی خاص را منتشر می‌کند که ردیف، دهانه‌های پایه، مناطق ورودی{2}} کابل، بخش‌های حمل و نقل، فاصله‌های نگهداری و نقاط رابط را نشان می‌دهد. اتاق سوئیچ یا بنیاد مدنی را از بعد کاتالوگ عمومی نهایی نکنید.

برنامه های کاربردی

· پست های تاسیساتی و صنعتی

·نیروگاه‌ها و پست‌های جمع‌آوری انرژی تجدیدپذیر-

· معدن، فلزات، سیمان، نفت و گاز و صنایع فرآیندی

· زیرساخت ها، آب و سیستم های قدرت تجاری یا سازمانی بزرگ

· پروژه های توزیع 33 کیلوولت و 35 کیلوولت که به تجهیزات داخلی کلاس 40.5 کیلوولت{3}} نیاز دارند

چرا قدرت Fengyuan

Fengyuan Power که در سال 2010 تأسیس شد، تجهیزات توزیع برق را در هنان، چین تولید می کند و از پروژه های بین المللی با مهندسی برنامه و اسناد سفارش پشتیبانی می کند. برای پروژه‌های KYN61-40.5، تیم می‌تواند نمودار تک خطی-را بررسی کند، یک پانل-با-پنل پیشنهادی آماده کند و ترتیب کلی و نقشه‌های ثانویه را برای تأیید هماهنگ کند. گواهینامه‌های سیستم مدیریت-شرکت و اعتبارنامه‌های ساخت به طور جداگانه در دسترس هستند. انطباق محصول و آزمایش-قابلیت کاربرد سند همچنان پیکربندی- و خاص قرارداد است.

کاوش تجهیزات مرتبط:تابلو برق{0}بالاوکلیدهای مدار خلاء داخلی. سازگاری اجزای نهایی در پیشنهاد فنی تایید شده است.

سوالات متداول

1. تابلو برق KYN61-40.5 چیست؟

KYN61-40.5 یک پلت فرم تابلو برق داخلی، عایق هوا- با روکش فلزی قابل برداشت با ولتاژ 40.5 کیلوولت است. برای دریافت، توزیع، کنترل و حفاظت برق در پست ها و شبکه های صنعتی استفاده می شود.

2. چرا تابلو برق 40.5 کیلوولت در سیستم 35 کیلوولت استفاده می شود؟

یک شبکه 35 کیلوولت معمولاً با تجهیزاتی در کلاس ولتاژ نامی 40.5 کیلو ولت مطابقت داده می شود تا سطح عایق تجهیزات بالاترین ولتاژ و عایق-نیازهای هماهنگی سیستم را پوشش دهد. انتخاب نهایی از ابزار کاربردی و استاندارد پروژه پیروی می کند.

3. آیا می توان از KYN61-40.5 در سیستم 33 کیلوولت استفاده کرد؟

بله، زمانی که مطالعه سیستم، هماهنگی عایق و مشخصات مشتری برای تجهیزات کلاس 40.5kV- تماس گرفته شود، ممکن است برای یک پروژه 33 کیلوولت انتخاب شود. SLD و پارامترهای سیستم را برای تایید ارسال کنید.

4. چه سطوح جریان نامی و{1}}مدار کوتاه در دسترس هستند؟

خط پایه وب‌سایت کنونی تا 2000 آمپر است، با جریان قطعی مدار کوتاه نامی-تا 31.5 کیلوآمپر و جریان مقاومت کوتاه-31.5 کیلوآمپر برای 4 ثانیه. رتبه بندی نهایی برای هر پانل و بخش باسبار تایید می شود.

5. کدام نوع پانل را می توان عرضه کرد؟

عملکردهای معمولی عبارتند از: خط ورودی، خروجی، تغذیه کننده ترانسفورماتور، کوپلر اتوبوس یا بخش اتوبوس، PT/اندازه گیری و پانل های کمکی خاص پروژه-. ترکیب نهایی از SLD و برنامه پانل تایید شده توسعه یافته است.

6. آیا طرح استاندارد زیر 15- درجه مناسب است؟

محدوده استاندارد خدمات وب سایت 15- درجه تا +40 درجه است. سرویس دمای پایین‌تر به ارزیابی فنی اتاق نصب، بخاری‌ها، مواد، مکانیسم‌ها، وسایل کمکی و استاندارد محلی مورد نیاز نیاز دارد. طراحی خاص فقط در پیشنهاد پروژه تایید می شود.

7. آیا می توان تابلو را برای پروژه های روسیه یا CIS عرضه کرد؟

Fengyuan Power می تواند نیازهای روسیه، CIS و پروژه های اوراسیا را ارزیابی کند. پرس و جو باید استانداردهای قابل اجرا، مقررات فنی محلی، انطباق{1}}انتظارات سند، زبان، آب و هوا، لرزه نگاری و الزامات کاربردی را مشخص کند. دامنه مربوط به EAC- یا GOST-پروژه به پروژه تأیید می‌شود و با نام مدل مشخص نمی‌شود.

8. آیا ابعاد کابینت ثابت است؟

نه. ابعاد با عملکرد پانل، بریکر، شینه، ترتیب CT/VT، ورودی کابل و فاصله پروژه متفاوت است. از نقشه چیدمان عمومی پروژه تایید شده برای طراحی ساختمانی و تابلو برق استفاده کنید.

9. چه مدارک آزمایشی موجود است؟

اسناد آزمایشی-نوع شخص ثالث- برای پیکربندی 40.5kV، 2000A و 31.5kA خاص موجود است. قابلیت کاربرد آن، همراه با{6}}مستندات آزمایش و بازرسی معمول برای سفارش، در طی شفاف سازی فنی بررسی می شود.

10. چه اطلاعاتی برای یک نقل قول مورد نیاز است؟

نمودار خطی، مقادیر و عملکردهای پانل، ولتاژ نامی، فرکانس، جریان نامی، سطح اتصال کوتاه- و مدت زمان، داده‌های CT/VT، الزامات حفاظت، ولتاژ کمکی، شرایط سایت، استانداردها، کشور مقصد و الزامات تحویل را ارائه دهید.
