پست ترانسفورماتور نوع جعبه

پست ترانسفورماتور نوع جعبه

توضیحات محصول:
پست ترانسفورماتور نوع جعبه ای مجموعه ای کامل و فشرده از تجهیزات توزیع است که بر اساس طرح سیم کشی خاصی، تابلو برق فشار قوی، ترانسفورماتور توزیع و ولتاژ پایین- را ترکیب می کند. اجزای اصلی: ترانسفورماتور، تابلو برق فشار قوی و تجهیزات کنترل آن، تابلو برق فشار ضعیف و تجهیزات کنترل آن، سیم اتصال داخلی مربوطه (کابل، شینه، و غیره) و سایر تجهیزات کمکی.

مشخصات پست ترانسفورماتور نوع جعبه:

1. ولتاژ نامی: 20 کیلو ولت

2. حداکثر ولتاژ کار: 24 کیلو ولت

3. جریان نامی: 400A

4. جریان زمان کوتاه: 16 کیلو آمپر

5. ولتاژ مقاومت در برابر فرکانس قدرت: 50 کیلو ولت

6. ولتاژ مقاومت در برابر ضربه (مقدار اوج): 125K

7. عایق: SF6 / هوا

8. کلاس حفاظت: lP4x

ویژگی های فنی محصول:

(1) از مدولار سازی ساخته شده است و توسط وسیله نقلیه حرکت می کند، دارای ساختار فشرده، حمل و نقل راحت، تجهیزات کامل، انعطاف پذیری، قابلیت اطمینان و نگهداری راحت

(2) پیکربندی پوسته انعطاف پذیر، می تواند از پوسته فلزی یا غیر فلزی استفاده کند.

(3) ولتاژ بالا از سوئیچ بار ولتاژ بالا SF6 سریع و قابل اعتماد استفاده می کند - دستگاه الکتریکی ترکیبی فیوز.

(4) ترانسفورماتور تنظیم هوشمند ظرفیت و ترانسفورماتور تنظیم ولتاژ را برای تحقق بخشیدن به کنترل از راه دور، جبران دقیق خودکار، تنظیم خودکار ولتاژ و عملکردهای حفاظتی اتخاذ می کند.

(5) ولتاژ پایین از دستگاه جبران خوب توان راکتیو دینامیکی سری DJ برای تحقق جبران پویا توان راکتیو استفاده می کند.

(6) طراحی هوشمند برای پاسخگویی به الزامات اتوماسیون توزیع، اتوماسیون جامع تغییر جعبه و تعمیر و نگهداری وضعیت تغییر جعبه.

(7) پوسته متغیر جعبه از فناوری ثبت شده مستقل برای تولید استفاده می کند، با توانایی جلوگیری از باد و شن، گرد و غبار و طراحی اتلاف گرما کارآمد.

نکات خرید از نوع جعبه پست پیش ساخته

1. ولتاژ بالا

راه خط ورودی: نوع ترمینال، نوع شبکه حلقه دار یا دو بار ورودی.

با اندازه گیری فشار بالا یا نه. موقعیت اندازه گیری (جلو سوئیچ یا پشت سوئیچ)، نیاز سنج متر و تامین کننده آن.

نوع سوئیچ HV، یک راه استفاده از کلید بار خلاء فشار قوی و فیوز{0}}واحد ترکیبی است که عمدتاً مورد استفاده قرار می گیرد و قیمت آن مقرون به صرفه تر است. دیگری استفاده از کلید قطع کننده و خلاء شکن است که در ترانسفورماتور با ظرفیت بالا با قیمت بالاتر استفاده می شود.

2. ترانسفورماتور

نوع ترانسفورماتور، شماره سریال{0}}، گروه نماد اتصال، ظرفیت و ولتاژ امپدانس ترانسفورماتور.

3. ولتاژ پایین

درجه سوئیچ (تامین کننده).

تعداد پریز و مقدار جریان نامی هر سوئیچ خروجی.

با غرامت یا نبودن و ظرفیت غرامت.

با اندازه گیری یا نبودن و موقعیت.

4. نوع شینه (مسی یا آلومینیومی)

5. چیدمان پست ترانسفورماتور (با راهروی عملیات یا نه)

6. مواد پوسته ترانسفورماتور: تخته کامپوزیت (معمولاً استفاده می شود)، صفحه فولادی، تخته ضد زنگ یا سیمان.

7. دوره تحویل برای پست پیش ساخته اروپایی-

پیکربندی کابینت توزیع{0} ولتاژ پایین برای ترانسفورماتور جعبه

کابینه توزیع ولتاژ پایین ترانسفورماتور جعبه معمولاً باید مجهز به یک سوئیچ ایزولاسیون ولتاژ پایین ورودی، یک قطع کننده مدار اصلی ولتاژ پایین و یک دستگاه اندازه گیری اصلی ولتاژ پایین- باشد. سوئیچ جداسازی ولتاژ پایین باید برای رفع نیازهای تعمیر و نگهداری روزانه نصب شود. قطع کننده مدار اصلی ولتاژ پایین بر اساس ظرفیت ترانسفورماتور و جریان اتصال کوتاه در محل نصب قطع کننده مدار انتخاب می شود.

مدار شکن اصلی ولتاژ پایین ترانسفورماتورها معمولاً از قطع کننده های مدار هوشمند از نوع قاب استفاده می کند و الزامات انتخاب و تنظیم به شرح زیر است:

(1) جریان نامی قطع کننده مدار. معمولاً 2.0-2.5 برابر ظرفیت ترانسفورماتور کافی است. جریان قطع نامی مربوطه بیشتر از مقدار جریان اتصال کوتاه در سمت ولتاژ پایین ترانسفورماتور است و به ندرت نیاز به کالیبراسیون است.

(2) تأخیر طولانی مدت (یعنی زمان معکوس، اضافه بار) تنظیم جریان اضافه جریان تنظیم Lset، مورد نیاز برای برآورده شدن در کمتر یا مساوی Iset1 کمتر یا مساوی Iz. در میان آنها، In جریان نامی در سمت ولتاژ پایین-ترانسفورماتور، و Iz ظرفیت حمل جریان شینه-ولتاژ پایین است. برای استفاده کامل از ظرفیت ترانسفورماتور بدون تأثیر بر عمر مفید آن، Iset1 باید برابر یا نزدیک به In باشد.

(3) تاخیر زمانی کوتاه (یعنی محدودیت زمانی ثابت، اضافه جریان) جریان اضافه و تنظیم آزادسازی جریان Iset2، مورد نیاز برای برآورده کردن 1.2Ifj کمتر یا مساوی Iset2 کمتر یا مساوی با Id/1.3. در میان آنها، Ifj جریان اوج بار کوتاه مدت ترانسفورماتور-و Id جریان خطای زمین تک فاز ترانسفورماتور است. این نیاز برای ترانسفورماتورهای متصل به D و yn11 آسان است، اما برای ترانسفورماتورهای متصل به Y و yn0 نه. همچنین به همین دلیل است که ترانسفورماتورهای جعبه ای اغلب از ترانسفورماتورهای D و yn11 استفاده می کنند. زمان تنظیم خروجی اضافه جریان تاخیر کوتاه قطع کننده مدار ولتاژ پایین ترانسفورماتور معمولاً 0.6 ثانیه است، که می تواند اطمینان حاصل کند که اختلاف زمانی با مدارشکن سطح بعدی کمتر از 0.2 ثانیه نیست.

(4) تنظیم جریان اضافه جریان فوری Iset3. به دلیل حفاظت از اضافه جریان تاخیر کوتاه، برای اطمینان از انتخاب بهتر، مقدار Iset3 را می توان بالاتر تنظیم کرد، معمولاً Iset1 را می گیرد که 12-15 برابر مقدار است.

3، دستگاه جبران توان راکتیو خودکار برای ترانسفورماتور جعبه

طبق استانداردهای ملی فعلی، ظرفیت جبران توان راکتیو معمولاً باید در 30 درصد ظرفیت ترانسفورماتور تنظیم شود که البته شرایط استفاده از ضریب توان طبیعی بالا را برآورده می کند. با این حال، با رواج سریع لوازم خانگی القایی مانند تهویه مطبوع، ماشین لباسشویی، یخچال و{2}}لوازم روشنایی صرفه جویی در انرژی، گاهی اوقات نمی توان در صورت پیکربندی مطابق با 30 درصد ظرفیت ترانسفورماتور، به اثر مورد انتظار دست یافت. بنابراین، توصیه می شود که بر اساس 40٪ تا 60٪ ظرفیت ترانسفورماتور پیکربندی شود و به طور خودکار در 10 مدار کنترل جبران شود. اگرچه هزینه افزایش یافته است، اما هزینه نسبتاً ناچیز در مقایسه با کل ترانسفورماتور جعبه است و اثر جبران آن خوب است.

4، پیکربندی کابینت خروجی ولتاژ پایین-

تعداد مدارها در کابینه خروجی ولتاژ پایین ترانسفورماتور جعبه معمولاً بر اساس توزیع بار در منطقه منبع تغذیه آن و رزرو مناسب 1-3 مدار تعیین می‌شود. مشخصات و مدل های قطع کننده مدار انتخاب شده برای هر مدار بر اساس بارهای محاسبه شده مربوطه آنها تعیین می شود. الزامات انتخاب و تنظیم مدارشکن های ولتاژ پایین برای هر فیدر مشابه مدارشکن اصلی ترانسفورماتور است. اما لازمه آن دانستن جریان بار محاسبه شده هر فیدر است. تنها در این صورت می توان به تخصیص معقول دست یافت

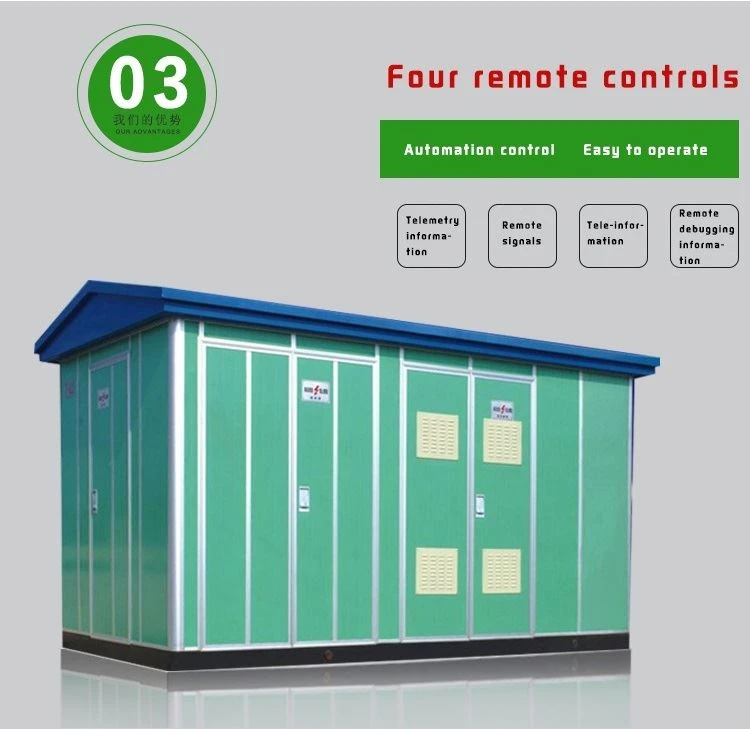

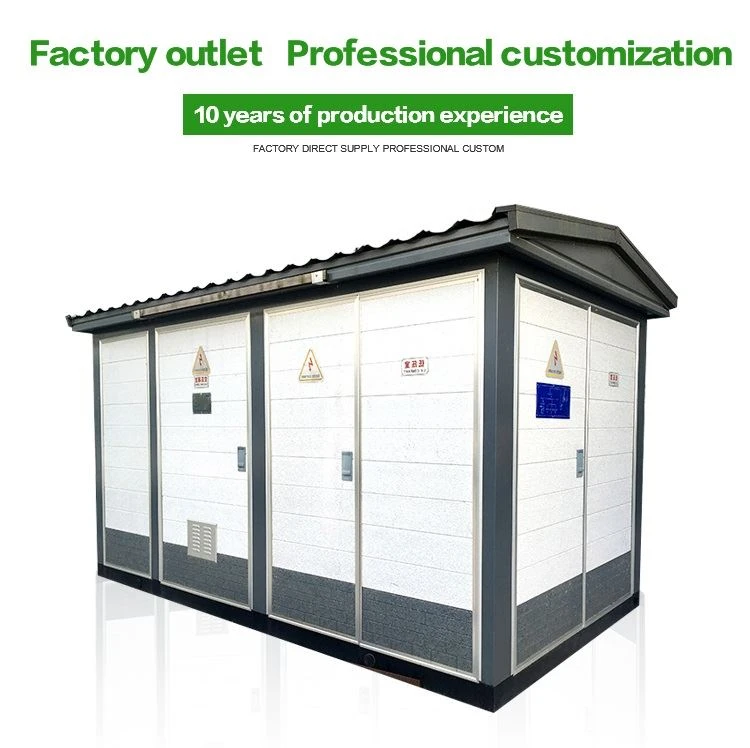

عکس محصول

نمایشگاه

سوالات متداول

Q5 : آیا OEM/ODM موجود است؟

ج: بله همینطور است! محصولات ما را می توان سفارشی کرد. ما تیم های طراحی و مهندس داریم، می توانیم محصولات را با توجه به نقشه یا نیاز مشتریان سفارشی کنیم.

Q6 : شما سازنده یا شرکت تجاری هستید؟
A: ما کارخانه هستیم، به عنوان یک تولید کننده 100٪ حرفه ای با 20 سال تجربه سازنده، می توانیم محصولات را مطابق با نیاز مشتریان تولید کنیم و همچنین می توانیم کیفیت محصولات را 100٪ کنترل کنیم.

Q7 : قیمت قابل مذاکره است؟

پاسخ: بله، قیمت قابل مذاکره است. با توجه به تعداد یا بسته بندی شما قابل تغییر است

Q8 : بازرسی چطور؟

A: ما کل سیستم بازرسی از مواد خام تا محصولات نهایی را داریم که شامل تست افزایش دما، تست نوع هادی تست پاشش نمک، تست عمر مکانیکی می شود.

Q9 : شرایط پرداخت چیست؟

A: TT، Paypal، Western Union، تضمین تجارت Alibaba و L/C قابل قبول است. 30% T/T از قبل، 70% موجودی قبل از ارسال.

Q10 : خدمات ارائه شده توسط شرکت چیست؟

A: ما تیم مهندسی حرفه ای داریم که می تواند قالب را برای رسیدن به نیازهای مختلف مشتری طراحی و توسعه دهد.

ما همچنین تیم فروش را برای ارائه خدمات خوب از پیش-فروش- تا پس از فروش داریم.

ویدیوی بیشتر

فیس بوک

https://www.facebook.com/bob.niu.35/

یوتیوب

www.youtube.com/channel/UC5IP4dL0UTQG4fgAOa3UhWA

توییتر

https://twitter.com/FengyuanE

این محصول معمولا سفارشی می شود.

ما یک تولید کننده هستیم و یک بخش فنی حرفه ای داریم که می تواند با توجه به نیاز مشتری راه حل هایی را طراحی و ارائه دهد.

لطفا برای دریافت نقشه های طراحی با پرسنل فروش ما تماس بگیرید

در اینجا نمونه هایی از مشتریان ما برای مرجع شما آورده شده است

مشتری ازبکستان

دیتاشیت

1.1 710-512-01-MVS1 Main Sub Station

Switchgear ورودی A01 B01 2

بدون اجزاء مشخصات واحد Qty Maker

1 VCB

HVX12-50-31-F 275mm

ارتفاع کمتر یا مساوی 2000 متر

ولتاژ بازشو DC220V

ولتاژ بسته شدن DC220V

ولتاژ ذخیره انرژی DC220V

ست 1 چین

2 VT JDZ-10 10KV/√3/0.1KV/√3 مجموعه 3 چین

3 سی تی

LZZBJ9-12 3000/1A 5P20 10VA

5P20 5VA 5Fs5 5VA

ست 3 چین

4 فیوز ولتاژ بالا XRNP1-12 0.5A PC 3 China

5 صاعقه گیر HY5WZ-17/50 ست 3 چین

6 کنترل پنل هوشمند WY-9008A PC 1 چین

7 نشانگر اتصال کوتاه و خطای زمین EKL-4-1 PC 1 چین

8 ابزار الکتریکی چند منظوره PD666-3S3 380V 5A PC 1 China

9 حذف کننده هارمونیک اولیه LXQ-12KV PC 1 Fengyuan

10 صفحه نمایش شارژ DXN-12Q PC 1 چین

11 کنترل کننده دما و رطوبت WY-CS-III PC 1 China

12 قطعه اتصال JY-2 PC 3 چین

13 جعبه اتصال PJ1 PC 1 چین

14 براکت اندازه گیری یونیورسال نوع PC 1 چین

15 چراغ سیگنال ND16-22D/4 AC380V قرمز PC 1 CHNT

16 چراغ سیگنال ND16-22D/4 AC380V سبز PC 1 CHNT

17 چراغ سیگنال ND16-22D/4 AC380V سفید PC 1 CHNT

قطع کننده مدار مینیاتوری 18 AC NB1-63/2P C6A 6kA(R) PC 2 Fengyuan

19 قطع کننده مدار مینیاتوری AC NB1-63/3P C3A 6kA(R) PC 1 Fengyuan

قطع کننده مدار مینیاتوری 20 DC NB1Z-63 2P C6 PC 1 Fengyuan

21 قطع کننده مدار مینیاتوری AC NB1-63/3P B2A 6kA(R) PC 1 چین

22 ترمینال تست جهانی RURTK/S PC 30 چین

23 بلوک ترمینال جهانی RUK 5B PC 18 چین

اتوبوس کوچک 24 کابینت Ø 6 نوار مس m 11 Fengyuan
