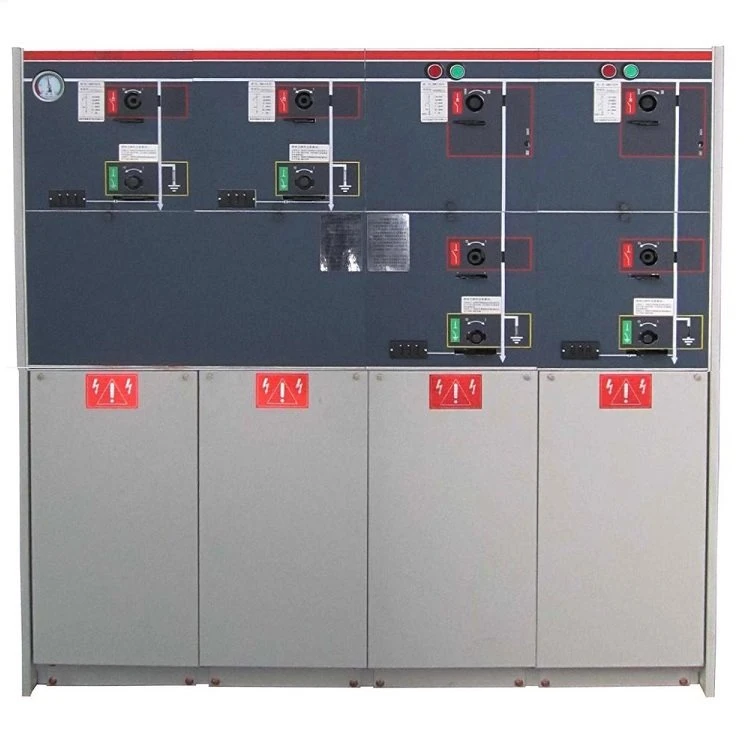

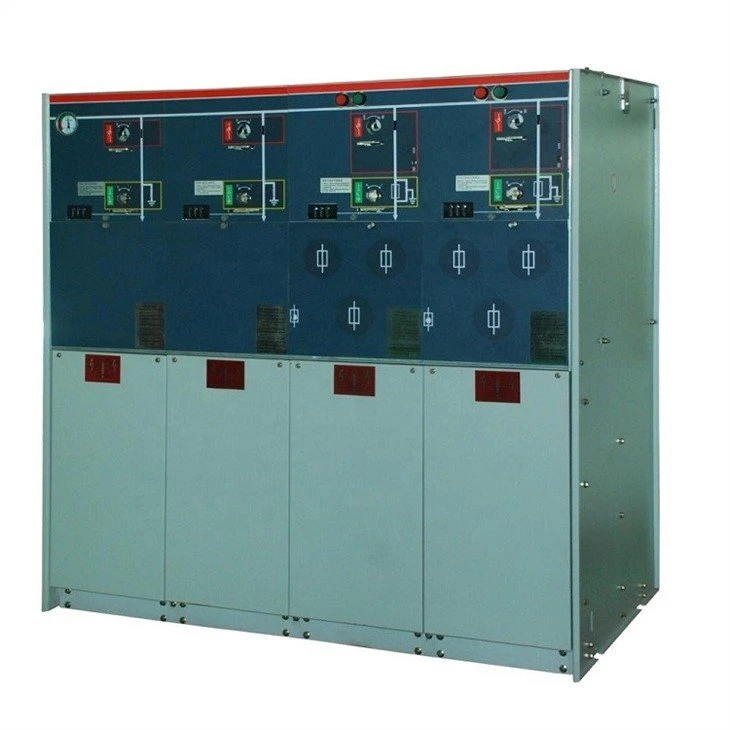

RMU واحد اصلی حلقه 11 کیلوولت SF6

RMU واحد اصلی حلقه SF6 برای شبکه توزیع ثانویه 11 / 17.5 / 24/36 کیلوولت مناسب است. این یک سیستم کاملاً مهر و موم شده با مخزن ذخیره سازی فولاد ضد زنگ است که شامل تمام قطعات زنده و عملکردهای سوئیچینگ می باشد. مخازن فولادی مهر و موم شده با شرایط جوی ثابت درجه بالایی از قابلیت اطمینان و همچنین ایمنی پرسنل و سیستم‌های تقریباً تعمیر-رایگان را تضمین می‌کنند.

این ترکیب فیوز سوئیچ یا قطع کننده مدار را با رله برای محافظت از ترانسفورماتور فراهم می کند.

SF6 به عنوان دی الکتریک گازی در قطع کننده های مدار هگزا فلوراید سولفور ولتاژ بالا، تابلو برق و سایر تجهیزات الکتریکی در صنعت برق استفاده می شود و معمولاً جایگزین قطع کننده های مدار غوطه ور در روغن (OCB) می شود که ممکن است حاوی بی فنیل های پلی کلره مضر (PCB) باشند. گاز تحت فشار SF6 به عنوان یک عایق در تابلو برق عایق گاز (GIS) استفاده می شود، زیرا استحکام دی الکتریک بسیار بالاتری نسبت به هوا یا نیتروژن خشک دارد.

به دلیل خواص دی الکتریک منحصر به فرد آن، شرکت های برق به شدت به SF6 در سیستم قدرت برای دستیابی به عایق الکتریکی ولتاژ، قطع جریان و خاموش کردن قوس در انتقال و توزیع متکی هستند.

هنگامی که هگزا فلوراید گوگرد (SF6) در داخل تجهیزات انتقال و توزیع (T&D) مهر و موم می شود، تابلو برق، قطع کننده های مدار و سوئیچ های جدا کننده می توانند با خاموش کردن قوس های خطرناک عایق شوند. این گاز پایدار و غیر سمی استحکام دی الکتریک عالی دارد و جزء کلیدی ایمنی و راندمان نیروگاه است.

نام کامل GIS تابلو برق محصور شده فلزی عایق گاز است. این یک دستگاه توزیع ولتاژ بالا است که از کلیدهای مدار، شینه‌ها، کلیدهای جداکننده، ترانسفورماتورهای ولتاژ، ترانسفورماتورهای جریان، صاعقه‌گیرها، بوش‌ها، چاقوهای زمین و سایر اجزا تشکیل شده است. GIS از گاز هگزا فلوراید گوگرد (SF6) با عملکرد عالی عایق و اطفاء قوس به عنوان عایق و وسیله اطفاء قوس استفاده می کند و همه اجزای الکتریکی ولتاژ بالا را در یک سیلندر فلزی به زمین می چسباند.

به عنوان یک AIS تجهیزات توزیع نوع باز سنتی، در مرحله توسعه کامل در چین است و دارای تجربه تولید و عملیات خاصی است. برای عایق کاری قطعات زنده از زمین و از فاز به فاز به هوا و عایق ها متکی است. شینه آن در معرض و مستقیماً در تماس با هوا است. مدار شکن می تواند از نوع ستونی یا مخزن سرامیکی باشد، با آستین سرامیکی به عنوان پوشش تجهیزات و عایق خارجی. مشخصه آن این است که فاصله عایق خارجی زیاد و سطح کف زیاد است.

محیط خدمات:

الف) دمای هوا: بالاترین دما: +40 درجه ; کمترین دما: -25 درجه

ب) رطوبت: میانگین رطوبت ماهانه 95%; میانگین رطوبت روزانه 90%.

ج) ارتفاع: حداکثر ارتفاع نصب: 2500 متر

د) بدیهی است هوای محیط آلوده به گازهای خورنده و قابل احتراق، بخار و غیره وجود ندارد.

ه) بدون تکان شدید شدید

داده های فنی

1) بسته به رتبه فعلی فیوز-پیوند 2) محدود شده توسط فیوزهای ولتاژ بالا-پیوندها

تفاوت بین AIS و GIS

1. ساختارهای مختلف

GIS با ترکیبی از جداسازی فاز، استوانه مشترک سه فاز، و ساختارهای مرکب در ساختار پوسته آن مشخص می‌شود. توسعه پوشش GIS از جداسازی فاز به سیلندر مشترک سه فاز، GIS را کوچکتر کرده است. در حال حاضر، جامعه بین‌الملل به ساده‌سازی تمام سیستم‌های سه فاز 300 کیلوولت و ادغام سیستم‌های سه فاز - شینبار 550 کیلوولت دست یافته است.

چیدمان تجهیزات AIS واضح است که برای نگهداری و تعمیر روزانه توسط پرسنل مربوطه مفید است. ساختار کلی ساده است، شکل ساختاری واضح است، و سیم کشی الکتریکی روشن است، که برای عملیات مفید است.

2. مناطق مختلف

GIS دارای مزایای کوچک، حجم کم، وزن سبک است و تمام اجزاء بدون تداخل محیطی مهر و موم شده اند. مکانیزم عملیاتی فاقد روغن کاری یا گازی شدن است و قابلیت اطمینان عملیاتی بالایی دارد. GIS حمل و نقل کامل بلوک را به کار می گیرد که نصب آن آسان، چرخه کوتاه و هزینه نصب کم است. حجم کار تعمیر و نگهداری کم و زمان کوتاه است. نوع جعبه GIS از اتصال مکانیکی سه فازی- با نرخ شکست مکانیکی پایین استفاده می کند.

تجهیزات AIS منطقه وسیعی را پوشش می دهند و دارای اجزای در معرض بسیاری هستند که به راحتی تحت تأثیر عوامل جوی قرار می گیرند و برای عملکرد ایمن تجهیزات مفید نیستند.

3. عملکرد شکستن برتر

مدار شکن از یک محفظه خاموش کننده قوس الکتریکی بر اساس اصل جدید خاموش کردن قوس (ساختار هیبریدی از انبساط حرارتی انرژی خود و دستگاه هوای فشرده کمکی) استفاده می کند که به طور کامل از انرژی خود قوس استفاده می کند. لوازم الکتریکی کامپوزیت کاملاً محصور شده با عایق گاز، لوازم الکتریکی داخل محفظه عمدتاً شامل کلیدهای مدار، سوئیچ های ایزوله، سوئیچ های زمین، شین ها، صاعقه گیرها و سایر تجهیزات اولیه می باشند. بسیاری از ایستگاه های سوئیچ در نیروگاه ها و پست ها از GIS ساخته شده اند که مساحت کمی را اشغال می کند و نگهداری آن آسان است. هنوز هم با تابلو برق-بالا متفاوت است.

4. تلفات و نویز کم

میدان مغناطیسی القایی روی محفظه GIS بسیار کوچک است، بنابراین تلفات جریان گردابی بسیار کم است و باعث کاهش اتلاف انرژی الکتریکی می شود. استفاده از مکانیزم فنر باعث کاهش صدای کار می شود. معایب: GIS دارای معایب قیمت بالا، نصب و آزمایش نامناسب، انعطاف پذیری ضعیف و نگهداری و گسترش نامناسب است.

AIS نسبتا ارزان است، نصب و آزمایش آسان است، انعطاف پذیری خوبی دارد و برای نگهداری و گسترش راحت تر است.

5. هدف

GIS بهتر از AIS عمل می کند، اما به دلیل تفاوت در هزینه و قابلیت های مدیریت، AIS برای مدت زمان قابل توجهی به طور کامل خارج نمی شود. از ابزارهای نظارت و تشخیص هوشمند برای افزایش چرخه تعمیر و نگهداری و جلوگیری از کار غیر ضروری استفاده کنید.

استاندارد

مدار شکن AC ولتاژ بالا IEC 62271-100

IEC 62271-105: ترکیب فیوز سوئیچ AC

IEC 62271-102: کلید جداسازی جریان AC و کلید ارتینگ

IEC 62271{3}}200 AC تابلو و تجهیزات کنترل فلزی محصور شده، ولتاژ نامی بالاتر از 1 کیلو ولت، شامل حداکثر 52 کیلو ولت

کلید فشار قوی IEC 62271-103 با ولتاژ نامی بالاتر از 1 کیلو ولت و کمتر از 52 کیلو ولت

IEC 60694: مشخصات عمومی برای تابلوهای ولتاژ بالا و استانداردهای تجهیزات کنترل

سوئیچ IEC 60265-1 با ولتاژ نامی بالاتر از 1 کیلو ولت و کمتر از 52 کیلو ولت

IEC 60529: درجه حفاظت ارائه شده توسط محفظه (کد IP)

Henan Fengyuan Power Technology Co., Ltd. یک گروه تولیدکننده تجهیزات الکتریکی متنوع است که در هنان، چین واقع شده است

کارگاه

نمایشگاه

گواهی

محصولات

1. ترانسفورماتور پر روغن

2. تابلو برق عایق گاز (GIS)

3. ترانسفورماتور خشک رزین ریخته گری

4. ترانسفورماتور روی پد

5. واحد اصلی حلقه پر شده SF6

6. کلید MV

6. تابلو برق LV

7. پست فشرده

سوالات متداول

Q1: مزیت شما چیست؟

A: ما تولید کننده بسیار معروف محصولات توزیع برق در هنان، چین هستیم. ما همچنین تیم تجارت خارجی خود را داریم. ما یک شرکت ادغام صنعت و تجارت هستیم

Q2: آیا می توان محصول را با توجه به اندازه مورد نیاز من سفارشی کرد؟

A: بله، کارخانه ما دارای یک تیم حرفه ای از مهندسین است، ما می توانیم محصولات را با توجه به پارامترهای فنی دقیق و مشخصات مورد نیاز شما طراحی و توسعه دهیم.

Q3: آیا می توانیم از آرم خود استفاده کنیم؟

پاسخ: بله، اگر شرایط لازم دارید، می توانیم آرم مورد نیاز خود را مطابق با نیاز شما سفارشی کنیم

Q4: کیفیت محصولات شما چگونه است؟

پاسخ: کیفیت فرهنگ سازمانی ما است و ما کیفیت محصول را به عنوان زندگی شرکت در نظر می گیریم. ما گواهینامه های زیادی را به دست آورده ایم و می توانیم الزامات گمرکی را برآورده کنیم. به عنوان یک کارخانه، ما می توانیم 100٪ تمام فرآیندهای تولید را کنترل کنیم و هر محصول قبل از حمل و نقل آزمایش و واجد شرایط می شود.

بهترین انتخاب شما برای صنعت لوازم برقی!!!

لطفا برای اطلاع از جزئیات بیشتر در مورد قیمت، بسته بندی، حمل و نقل و تخفیف، استعلام بگیرید.

ویدیوی بیشتر

فیس بوک

https://www.facebook.com/bob.niu.35/

یوتیوب

www.youtube.com/channel/UC5IP4dL0UTQG4fgAOa3UhWA

توییتر

https://twitter.com/FengyuanE

این محصول معمولا سفارشی می شود.

ما یک تولید کننده هستیم و یک بخش فنی حرفه ای داریم که می تواند با توجه به نیاز مشتری راه حل هایی را طراحی و ارائه دهد.

لطفا برای دریافت نقشه های طراحی با پرسنل فروش ما تماس بگیرید

در اینجا نمونه هایی از مشتریان ما برای مرجع شما آورده شده است

RMU BOM LIST

پروژه: ZETDC/INTER/04/2022

نام کالا: واحدهای اصلی حلقه

1 11کیلوولت دو طرفه SF6 RMU C+T+C CVC

بدون اجزاء واحد تعداد ساز

1.1 نوع: C واحد

1.1.1 سوئیچ بار Manul 630A-20kA Set 1 Fengyuan

1.1.2 صفحه نمایش شارژ مجموعه 1 Fengyuan

1.1.3 آمپرمتر PC 3 Fengyuan

1.1.4 کنترلر دما و رطوبت مجموعه 1 Fengyuan

1.1.5 مجموعه سر کابل 1 Fengyuan

1.1.6 مجموعه جعبه ولتاژ پایین 1 Fengyuan

1.1.7 ست کابینت 1 Fengyuan

بدون اجزاء واحد تعداد ساز

1.2 نوع: V واحد

دفترچه راهنمای قطع کننده مدار 1.2.1 مجموعه 630A-20kA 1 Fengyuan

1.2.2 مجموعه رله حفاظتی 1 Fengyuan

1.2.3 صفحه نمایش شارژ مجموعه 1 Fengyuan

1.2.4 آمپرمتر PC 3 Fengyuan

1.2.5 CT ست 1 Fengyuan

1.2.6 کنترلر دما و رطوبت مجموعه 1 Fengyuan

1.2.7 مجموعه سر کابل 1 Fengyuan

1.2.8 مجموعه جعبه ولتاژ پایین 1 Fengyuan

1.2.9 ست کابینت 1 Fengyuan

2 11kV 3 راه SF6 RMU C+C+T+C CCVC

بدون اجزاء واحد تعداد ساز

2.1 نوع: C واحد

2.1.1 سوئیچ بار Manul 630A-20kA مجموعه 1 Fengyuan

2.1.2 صفحه نمایش شارژ مجموعه 1 Fengyuan

2.1.3 آمپرمتر PC 3 Fengyuan

2.1.4 کنترل کننده دما و رطوبت مجموعه 1 Fengyuan

2.1.5 مجموعه سر کابل 1 Fengyuan

2.1.6 مجموعه جعبه ولتاژ پایین 1 Fengyuan

2.1.7 ست کابینت 1 Fengyuan

بدون اجزاء واحد تعداد ساز

2.2 نوع: V واحد

کتابچه راهنمای قطع کننده مدار 2.2.1 مجموعه 630A-20kA 1 Fengyuan

2.2.2 رله حفاظتی مجموعه 1 Fengyuan

2.2.3 صفحه نمایش شارژ مجموعه 1 Fengyuan

2.2.4 آمپرمتر PC 3 Fengyuan

2.2.5 CT ست 1 Fengyuan

2.2.6 کنترلر دما و رطوبت مجموعه 1 Fengyuan

2.2.7 مجموعه سر کابل 1 Fengyuan

2.2.8 مجموعه جعبه ولتاژ پایین 1 Fengyuan

2.2.9 ست کابینت 1 Fengyuan

در صورت نیاز به جزئیات بیشتر، به پرس و جو خوش آمدید
