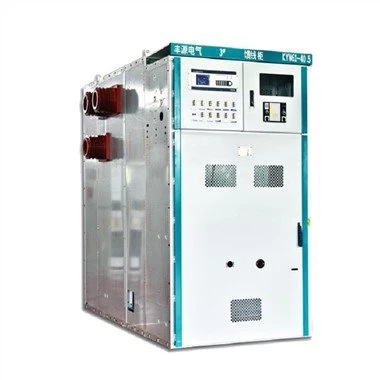

کلید برق محافظت شده از صفحه کلید KYN28

تابلو برق KYN28 تابلو برق محافظت شده



کابینت سوئیچ قابل جابجایی با روکش فلزی سری KYN (که به اختصار کابینت سوئیچ نامیده می شود). برای دریافت برق قابل استفاده است

و توزیع در 3.{1}}Kv سه فاز AC 50Hz تک باس بار و تک باس سیستم برش نوار. دارای توابع است

کنترل، حفاظت و نظارت بر مدار.



شرایط خدمات

◎ دمای هوای محیط: -15 درجه ~ به علاوه 40 درجه؛



◎ رطوبت نسبی: میانگین روزانه 95 درصد و میانگین روزانه فشار بخار آب < 2.2 کیلو پاسکال.

◎ میانگین ماهانه «90 درصد، و میانگین ماهانه فشار بخار آب < 1.8kPa;

© ارتفاع: ^1000m;

◎ شدت لرزه ای: فراتر از Ms8 نیست.

◎ هوای محیط باید عاری از آلودگی گاز یا بخار خورنده یا قابل اشتعال باشد.

◎ بدون لرزش آشکار.



امکانات

1: گام حفاظتی دقیق برای اطمینان از ایمنی شخصی



2: اتاق کابل را می توان به تعداد 9 کابل تک هسته ای نصب کرد



3: موقعیت های عملیات و آزمایش برای گاری دستی ایجاد می شود و هر دو موقعیت مجهز به دستگاه موقعیت یابی و نمایشگر ایمن و قابل اعتماد هستند.



4: محفظه کاملاً از ورق فولادی آلومینیومی و گالوانیزه مونتاژ شده است که توسط ماشین ابزار ماشینکاری و خم شده و سپس پیچ می شود.



5: استحکام مکانیکی بالایی دارد و از آراستگی و زیبایی آن اطمینان حاصل می شود.



6: درب تابلو با پلاستیک اسپری شده است، همچنین دارای ظرفیت قوی مقاومت در برابر ضربه و محافظت در برابر خوردگی است.



7: کلید اولیه ممکن است با قطع کننده مدار خلاء VD4 و سوئیچ بار ثابت سری C3 از ABB ارائه شود، قطع کننده های مدار خلاء داخلی مختلف (مانند VS1، VH1، VK، ZN28) نیز ممکن است به جای همان خارجی ارائه شود. محصولات



8: درب ورودی با پنجره مشاهده تعبیه شده است تا وضعیت عملکرد اجزای داخل اتاق بررسی شود



پارامترهای فنی اصلی
ولتاژ محاسبه شده	.....................................	کیلو ولت	3.6,7.2,12
فرکانس رتبه بندی شده	.....................................	هرتز	50
جریان نامی قطع کننده مدار	.....................................	A	630/4000
جریان نامی تابلو برق	.....................................	A	630/4000
جریان مقاومت کوتاه مدت (4S)	.....................................	kA	20,25,31.5,40
جریان تحمل اوج نامی (پیک)	.....................................	kA	50,63,80,100
جریان قطع نامی اتصال کوتاه	.....................................	kA	20,25,31.5,40
سطح عایق رتبه ای 1 دقیقه فرکانس توان تحمل ولتاژ	قطب به قطب، قطب به زمین	کیلو ولت	24,32,42
	بین مخاطبین باز	کیلو ولت	24,32,48
مقاومت در برابر ولتاژ صاعقه (اوج)	قطب به قطب، قطب به زمین	کیلو ولت	40,60,75
	بین مخاطبین باز	کیلو ولت	46,70,85
پوسته IP4X است و هنگامی که درب محفظه و درب محفظه قطع کننده مدار باز می شود IP2X است.



اجزای داخلی عبارتند از: شینه (شینه)، قطع کننده مدار، رله معمولی، دستگاه حفاظت رله جامع، ابزار اندازه گیری، کلید جداسازی، چراغ نشانگر، کلید اتصال زمین و غیره.

1. کابینه ورودی

این دستگاه که به عنوان کابینت گیرنده نیز شناخته می‌شود، وسیله‌ای است که برای دریافت انرژی الکتریکی از شبکه برق (از خط ورودی به شینه) استفاده می‌شود که معمولاً مجهز به کلیدهای مدار، CT، PT، چاقوهای ایزوله و سایر اجزاء است.

2. کابینه خروجی

این دستگاه که به عنوان کابینت تغذیه یا کابینت توزیع نیز شناخته می شود، وسیله ای است که برای توزیع انرژی الکتریکی (از شین به خطوط مختلف خروجی) استفاده می شود، که معمولاً مجهز به قطع کننده مدار، CT، PT، چاقوهای ایزوله و سایر قطعات است.

3. اتصال اتوبوس

همچنین به عنوان کابینت شکن شینه شناخته می شود، دستگاهی است که برای اتصال دو بخش شینه (از شینه به شینه) استفاده می شود. در سیستم های تک شینه تقسیم بندی شده و دو شینه، اتصال شینه اغلب برای برآوردن نیازهای کاربران برای انتخاب حالت های مختلف عملیاتی یا اطمینان از برش انتخابی بار در صورت بروز خطا استفاده می شود.

4. کابینت PT

کابینت ترانسفورماتور ولتاژ معمولاً مستقیماً روی شینه نصب می شود تا ولتاژ شینه را تشخیص دهد و عملکردهای حفاظتی را به دست آورد. در داخل، ترانسفورماتورهای ولتاژ PT، چاقوهای ایزوله، فیوزها و صاعقه گیرها عمدتاً نصب می شوند.

5. کابینت ایزوله

برای جداسازی شینه ها در دو انتها یا جداسازی تجهیزات دریافت کننده از تجهیزات منبع تغذیه استفاده می شود. می تواند یک نقطه پایانی قابل مشاهده برای اپراتورها برای تسهیل عملیات نگهداری و تعمیر فراهم کند. با توجه به اینکه کابینت ایزوله قابلیت قطع یا وصل جریان بار را ندارد، در هنگام بسته بودن کلید منطبق با آن نمی توان گاری دستی کابینت ایزوله را هل داد یا کشید. در کاربردهای عمومی، برای جلوگیری از عملکرد نادرست اپراتورها، لازم است بین کنتاکت کمکی مدار شکن و گاری دستی ایزوله یک قفل ایجاد شود.

6. کابینت خازن

همچنین به عنوان کابینت جبران شناخته می شود، برای بهبود ضریب توان شبکه برق یا برای جبران توان راکتیو استفاده می شود. اجزای اصلی وسایل حفاظتی مانند بانک های خازن، مدارهای کنترل سوئیچینگ و فیوزهایی هستند که به صورت موازی به هم متصل می شوند. به طور کلی به موازات کابینت ورودی نصب می شود، یک یا چند کابینت خازن می توانند به صورت موازی کار کنند. پس از جدا شدن کابینت خازن از شبکه برق، از آنجایی که بانک خازن برای تکمیل فرآیند تخلیه نیاز به مدت زمانی دارد، امکان لمس مستقیم اجزای داخل کابینت به خصوص بانک خازن وجود ندارد. در مدت زمان معینی پس از قطع برق (بسته به ظرفیت بانک خازن مانند 1 دقیقه)، برای جلوگیری از آسیب اضافه ولتاژ به خازن، مجاز به بستن مجدد نیست. هنگام انجام عملکردهای کنترل خودکار، همچنین مهم است که فرکانس سوئیچینگ هر گروه از بانک های خازن را به طور منطقی تخصیص دهیم تا از موقعیت هایی که یک گروه از خازن ها آسیب می بینند در حالی که گروه های دیگر به ندرت سوئیچ می شوند، اجتناب شود.

7. کابینت اندازه گیری

عمدتاً برای اندازه گیری انرژی الکتریکی (کیلووات ساعت) استفاده می شود و می توان آن را به ولتاژ بالا و ولتاژ پایین تقسیم کرد. عموماً با کلیدهای ایزوله، فیوزها، CT، PT، کنتورهای انرژی فعال (ابزارهای سنتی یا کنتورهای دیجیتال)، کنتورهای انرژی راکتیو، رله‌ها و برخی تجهیزات ثانویه کمکی دیگر (مانند نمایشگر بار و غیره) نصب می‌شود.

8. کابینت GIS

همچنین به عنوان کابینت الکتریکی ترکیبی بسته شناخته می شود، ترکیب بسته ای از کلیدهای مدار، کلیدهای ایزوله، کلیدهای زمین، CT، PT، صاعقه گیر، شین ها و غیره در پوسته فلزی است و سپس از گاز با عایق خوب و خاموش کننده قوس استفاده می کند. عملکرد (معمولا هگزا فلوراید SF6) به عنوان عایق بین فازها و زمین. این مناسب برای شبکه های برق با ولتاژ بالا و ظرفیت بالا است که برای توزیع و کنترل استفاده می شود.

9. قطع کننده مدار

در شرایط عادی کار، کلید مدار در حالت بسته (به جز موارد خاص) قرار دارد و مدار متصل است. هنگام انجام عملیات کنترل خودکار یا کنترل حفاظتی، می توان مدار شکن را برای باز یا بسته کردن مدار تحت کنترل دستگاه حفاظت جامع به کار برد. قطع کننده های مدار نه تنها می توانند جریان های بار معمولی را بشکنند، بلکه جریان های اتصال کوتاه را برای مدت زمان معینی (چند برابر یا حتی ده ها برابر جریان کاری معمولی) تحمل می کنند و می توانند جریان های اتصال کوتاه را قطع کنند، خطوط و تجهیزات معیوب را قطع کنند. بنابراین، وظیفه اصلی قطع کننده مدار، قطع و وصل مدار (شامل قطع و وصل جریان عادی، قطع جریان اتصال کوتاه) است.

به دلیل وقوع اجتناب ناپذیر قوس الکتریکی بین کنتاکت های متحرک و ساکن مدارشکن در حین فرآیند قطع و وصل مدار. به منظور محافظت از کنتاکت ها، کاهش تلفات مواد تماس و قطع مطمئن مدار، باید اقدامات لازم برای خاموش کردن قوس در اسرع وقت انجام شود. یکی از راه‌ها استفاده از رسانه‌های خاموش کننده قوس مختلف برای پر کردن بین کنتاکت‌های دینامیکی و استاتیک مدارشکن است.

با توجه به رسانه های مختلف خاموش کننده قوس، قطع کننده های مدار را می توان به موارد زیر تقسیم کرد: کلیدهای مدار روغن (با روغن بیشتر یا کمتر)، قطع کننده مدار هگزا فلوراید گوگردی (SF6)، قطع کننده مدار خلاء، قطع کننده مدار هوا و غیره. تجهیزات اصلی اصلی در بالا و کلید ولتاژ پایین که ما اغلب در مهندسی با آن در تماس هستیم، قطع کننده مدار است. با توجه به اینکه کنتاکت های دینامیکی و استاتیکی یک مدارشکن معمولاً در یک ظرف پر شده با محیط خاموش کننده قوس پیچیده می شود، وضعیت باز و بسته شدن کلید مدار را نمی توان مستقیماً تعیین کرد. به طور کلی توسط دستگاه های کمکی قطع کننده مدار (مانند نشانگرهای موقعیت باز و بسته) تعیین می شود.

10. چاقوی ایزوله

سوئیچ ایزوله (همچنین به عنوان سوئیچ ایزوله شناخته می شود) عمدتاً برای جداسازی منابع برق با ولتاژ بالا و اطمینان از نگهداری ایمن خطوط و تجهیزات به دلیل شکستگی آشکار آن که می تواند برای اتصال یا قطع شدن شناسایی شود، استفاده می شود. جریانی که می توان آن را قطع کرد بسیار کم است (معمولاً فقط چند آمپر). به دلیل عدم وجود دستگاه خاموش کننده قوس اختصاصی، نمی توان از آن برای قطع جریان خطا و جریان عادی کار استفاده کرد و انجام عملیات شکست با بار مجاز نمی باشد.



عکس محصول



کارگاه کارخانه

درباره شرکت

نمایشگاه



بسته بندی و تحویل

این محصول معمولا سفارشی می شود.
ما یک تولید کننده هستیم و یک بخش فنی حرفه ای داریم که می تواند با توجه به نیاز مشتری راه حل هایی را طراحی و ارائه دهد.
لطفا برای دریافت نقشه های طراحی با پرسنل فروش ما تماس بگیرید

در اینجا نمونه های مشتری ما برای مرجع شما آورده شده است

مشتری ازبکستان

دیتاشیت
1.1 710-512-01- پست اصلی MVS1
Switchgear ورودی A01 B01 2
بدون اجزاء مشخصات واحد Qty Maker
1 VCB
HVX{0}}F 275 میلی متر
ارتفاع کمتر یا مساوی 2000 متر
ولتاژ بازشو DC220V
ولتاژ بسته شدن DC220V
ولتاژ ذخیره انرژی DC220V
ست 1 چین
2 VT JDZ-10 10KV/√3/0.1KV/√3 مجموعه 3 چین
3 سی تی
LZZBJ9-12 3000/1A 5P20 10VA
5P20 5VA 5Fs5 5VA
ست 3 چین
4 فیوز فشار قوی XRNP1-12 0.5A PC 3 China
5 صاعقه گیر HY5WZ-17/50 مجموعه 3 چین
6 پنل کنترل هوشمند WY-9008A PC 1 China
7 نشانگر اتصال کوتاه و خطای زمین EKL-4-1 PC 1 China
8 ابزار الکتریکی چند منظوره PD666-3S3 380V 5A PC 1 China
9 حذف کننده هارمونیک اولیه LXQ-12KV PC 1 Fengyuan
10 صفحه نمایش شارژ شده DXN-12Q PC 1 China
11 کنترل کننده دما و رطوبت WY-CS-III PC 1 چین
12 قطعه اتصال JY-2 PC 3 China
13 جعبه اتصال PJ1 PC 1 چین
14 براکت اندازه گیری یونیورسال نوع PC 1 چین
15 چراغ سیگنال ND16-22D/4 AC380V قرمز PC 1 CHNT
16 چراغ سیگنال ND16-22D/4 AC380V سبز PC 1 CHNT
17 چراغ سیگنال ND16-22D/4 AC380V سفید PC 1 CHNT
قطع کننده مدار مینیاتوری 18 AC NB1-63/2P C6A 6kA(R) PC 2 Fengyuan
19 قطع کننده مدار مینیاتوری AC NB1-63/3P C3A 6kA(R) PC 1 Fengyuan
قطع کننده مدار مینیاتوری 20 DC NB1Z-63 2P C6 PC 1 Fengyuan
21 قطع کننده مدار مینیاتوری AC NB1-63/3P B2A 6kA(R) PC 1 China
22 ترمینال تست جهانی RURTK/S PC 30 چین
23 بلوک ترمینال جهانی RUK 5B PC 18 چین
اتوبوس کوچک 24 کابینت Ø 6 نوار مس m 11 Fengyuan



در صورت نیاز به جزئیات بیشتر، لطفا با ما تماس بگیرید
