مدار شکن خلاء RMU داخلی VS1 24
مدارشکن وکیوم فشار قوی AC داخلی مدل VS{0}}/24kV یک نوع تابلو برق فشار قوی کل نگر و کاملا آب بندی شده است، دارای ابعاد فشرده و حجم کم است. VCB برای سیستم قدرت ولتاژ نامی 7.2 ~ 12 کیلو ولت، سه فاز و AC 50/60 هرتز اعمال می شود. در مواقعی که عملیات مکرر انجام می شود، برای محافظت و کنترل خط و دستگاه الکتریکی قابل استفاده است. محصول مطابق با IEC62271-100، GB1984، JB3855 و DL1403 است و آزمایش نوع را پشت سر می گذارد.
شرح

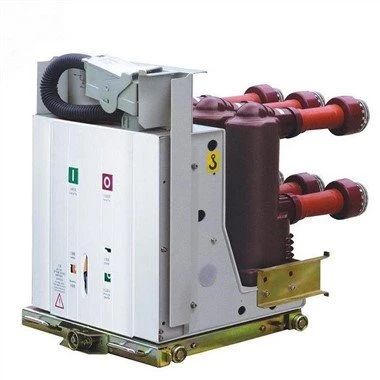

مدارشکن خلاء RMU داخلی VS1 24kv
قطع کننده مدار خلاء با ولتاژ بالا AC داخلی سری VS1 برای ولتاژ بالای داخلی داخلی با ولتاژ نامی 12 کیلو ولت و 24 کیلو ولت، سه فاز AC 50 هرتز استفاده می شود. برای کنترل و حفاظت پست ترانسفورماتور استفاده می شود.، شرکت معدن است و اغلب برای کارکرد مناسب استفاده می شود. این تابلو با استانداردهای IEC62271-100، IEC61439 (idt GB/T 11022)، GB 1984، DIN VDE 0670 مطابقت دارد. و غیره
ویژگی های اصلی
1. مناسب برای تنظیم با توجه به قطع کننده مدار خلاء اتخاذ طراحی محفظه قوس در بالا قرار دارد، مکانیسم عامل در پایین واقع شده است. 2. ساختار ترکیبی از هوا و مواد عایق کامپوزیت آلی را اتخاذ می کند. 3. مکانیسم عملیات ساده بهار، 10000 بار عملیات. 4. عملکرد صاف و خوب خود قفل شدن به دلیل مکانیزم پیشرانه سربی.
عرض کابینت 500/550/650/800/1000mm
مدل VCB: مناسب برای برندهای ABB/Ziemens، Schneider و غیره مدارشکن وکیوم VCB
الزامات زیست محیطی
ارتفاع نباید از 1000 متر تجاوز کند.
ب. دمای محیط، حداکثر دما به علاوه 40 درجه، حداکثر دمای 15 درجه (فقط اجازه ذخیره - 30 درجه) را می دهد.
ج- رطوبت محیطی: میانگین رطوبت نسبی روزانه 95 درصد و میانگین رطوبت نسبی ماهانه کمتر از 90 درصد است، میانگین شدت فشار بخار اشباع روزانه 2.2 * 10 ^ 3 mpa بود.
میانگین فشار بخار اشباع روزانه 1.8 * 10 ^ 3 mpa بود
د. بدون آتش سوزی، بدون پانسمان خطرناک، بدون آلودگی جدی، بدون فوجی شیمیایی و بدون تکان دادن شدید.
در صورت وجود شرایط خاص استفاده، لطفاً هنگام سفارش به سازنده اطلاع دهید.
پارامترهای فنی اصلی:
نه | مورد | واحدها | پارامترهای فنی | ||
1 | ولتاژ محاسبه شده | KV | 12 | ||
2 | ولتاژ تحمل فرکانس توان کوتاه مدت نامی | 42/48 (اینترفاز، زمین/شکستگی) | |||
3 | ولتاژ مقاومت در برابر ضربه صاعقه | 42/48 (اینترفاز، زمین/شکستگی) | |||
4 | فرکانس رتبه بندی شده | هرتز | 50 | ||
5 | جریان نامی | A | 630 1250 | 630 1250 1600 2000 2500 3150 | 630 1250 1600 2000 2500 3150 |
6 | جریان قطع نامی اتصال کوتاه | KA | 20/25 | 31.5 | 40 |
7 | ولتاژ مقاومت کوتاه مدت نامی | 20/25 | 31.5 | 40 | |
8 | مدت زمان اتصال کوتاه نامی | S | 4 | ||
9 | حداکثر جریان مقاومتی نامی | KA | 50/63 | 80 | 100 |
10 | جریان بسته شدن اتصال کوتاه نامی | 50/63 | 80 | 100 | |
11 | ولتاژ تحمل فرکانس برق مدار ثانویه (1 دقیقه) |
2000 | |||
12 | جریان قطعی گروه خازن تک / پشت به پشت | A | 630/400 (40kA:800/400) | ||
13 | جریان بسته شدن بانک خازن نامی | 12.5 (فرکانس بیشتر از) | |||
14 | زندگی ماشینی | KA | 20000 | ||
15 | زمان قطع جریان نامی (عمر الکتریکی) | 20000 | |||
16 | زمان قطع جریان اتصال کوتاه نامی | بار | 50 (40KA کمتر یا مساوی 30) | ||
17 | کنتاکت های پویا و استاتیک اجازه می دهد تا ضخامت تجمعی سایش را فراهم کند | میلی متر | 3 | ||
18 | زمان ذخیره انرژی | s | کمتر یا مساوی 10 | ||
19 | فاصله باز شدن تماس | میلی متر
| 11±1 | ||
20 | سفر بیش از حد | 3.5±0.5 | |||
21 | زمان جهش بسته شدن تماس | خانم
| کمتر یا مساوی 2 (40KA کمتر یا مساوی 3) | ||
22 | دوره تقسیم / بسته سه فاز | کمتر یا مساوی 2 | |||
23 | میانگین سرعت باز شدن (مخاطبین با -8 میلی متر از هم جدا می شوند) | m/s
| 1.2±0.2 | ||
24 | مقاومت حلقه رسانای اصلی | 0.6±0.2 | |||
25 | مقاومت حلقه رسانای اصلی | μΩ | کمتر یا مساوی 50 (630A) کمتر یا مساوی 45 (1250A) کمتر یا مساوی 40 (16002000A) کمتر یا مساوی 35 (2500A یا بیشتر) | ||
26 | توالی عملیات رتبه بندی شده | 0-0.3s-Co-180s-Co | |||
گواهی
کارگاه
نمایشگاه
درباره شرکت
سوالات متداول
Q5 : آیا OEM/ODM موجود است؟
ج: بله همینطور است! محصولات ما را می توان سفارشی کرد. ما تیم های طراحی و مهندس داریم، می توانیم محصولات را با توجه به نقشه یا نیاز مشتریان سفارشی کنیم.
Q6 : شما سازنده یا شرکت تجاری هستید؟
A: ما کارخانه هستیم، به عنوان یک تولید کننده 100 درصد حرفه ای با 20 سال تجربه تولید کننده، می توانیم محصولات را مطابق با نیاز مشتریان تولید کنیم و همچنین می توانیم کیفیت محصولات را 100 درصد کنترل کنیم.
Q7 : قیمت قابل مذاکره است؟
A: بله قیمت قابل مذاکره است با توجه به تعداد یا بسته بندی شما قابل تغییر است
Q8 :بازرسی چطور؟
A: ما کل سیستم بازرسی از مواد خام تا محصولات نهایی را داریم که شامل تست افزایش دما، تست نوع هادی تست پاشش نمک، تست عمر مکانیکی می شود.
Q9 :شرایط پرداخت چیست؟
A: T.T, پی پال، وسترن یونیون, تضمین تجارت علی باباو L/C است قابل قبول 30 درصد T/T از قبل،70 درصدموجودی قبل از حمل و نقل
